Stahlgestänge

• sehr robustes Gestänge dank extrastarkem Ovalrohr-Profil
• belastungsresistent: absorbiert Belastungen & leitet diese effektiv in die Konstruktion ab
• innen & außen verzinkt
• rost- & korrosionsgeschützt

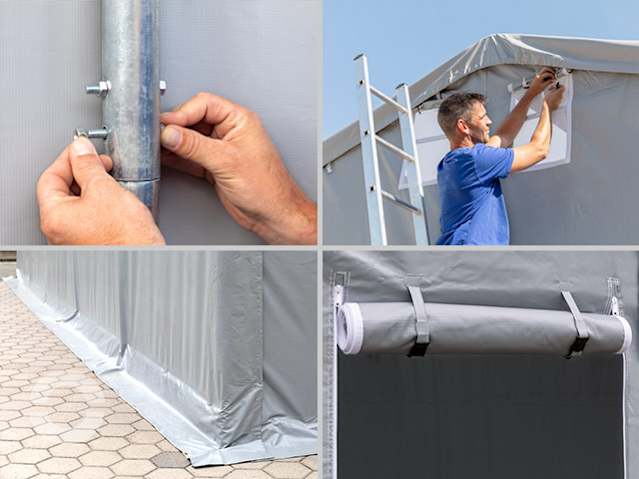

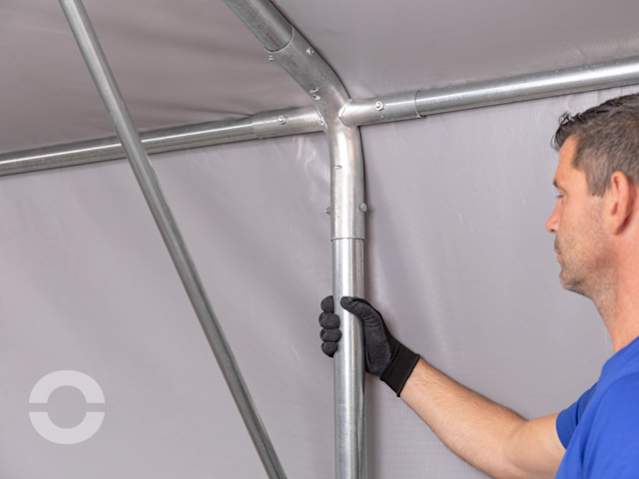

Gestängeverbindung

• stabil, dauerhaft & äußerst robust dank hochwertigem Steck-Schraubsystem
• benutzerfreundliche Anwendung:
• • Montage gelingt durch einfaches Ineinanderstecken der Elemente
  • Elemente via Gewindeschrauben & Flügelmuttern verbolzt
  • gewährleistet unkomplizierten & zeitsparenden Aufbau

Seitenwand-Verstärkung

• verstärkende Bauteile maximieren die Windstabilität der Konstruktion
• in den Seitenrahmen eingebaute Diagonalstreben (in allen Ecken) sowie diagonale Spannseile (auf den Seitenflächen angebracht) erhöhen die Verwindungssteifigkeit

Giebelwandverstärkung

• maximiert die gesamte Stabilität der Konstruktion – besonders bei Wind & Wetter:
• • verbessert die Windbeständigkeit maßgeblich, z.B. bei frontal auftreffendem Wind
  • gilt für Hallen mit Spannweite ab 6 m

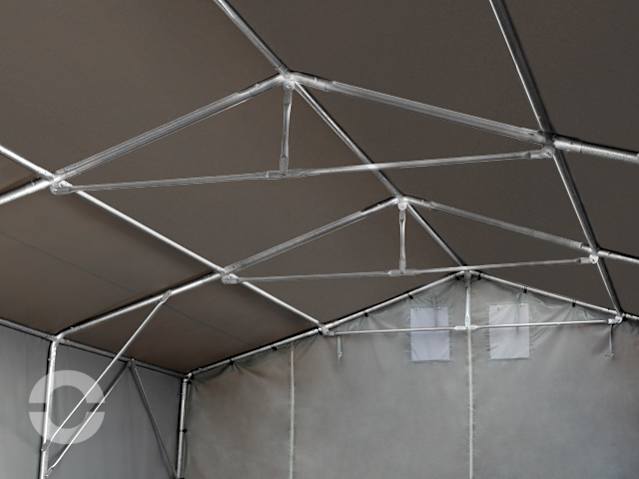

Dachverstärkung

• gewährleistet eine robuste Dachkonstruktion
• verteilt Lasten gleichmäßig & verhindert Überbeanspruchung des Dachbereichs
• kein Durchhängen: stabilisiert Plane & Dachflächen
• fördert den optimalen Ablauf von Niederschlag

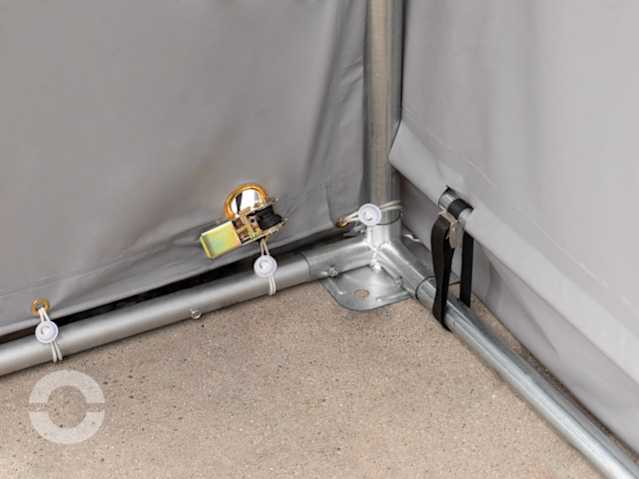

Befestigung

• großflächige Fußplatten sorgen für stabilen Stand der Zelthalle auf weichen & festen Untergründen
• Fundament nicht zwingend erforderlich
• doppelte Verankerung pro Fußelement am Boden:
• • auf Weichböden (Zelte ohne Statik) mittels Stahlnägeln (60 cm lang)

Statik

• Statik bezeichnet die Tragwerksberechnung mit Nachweis der tatsächlichen Schnee- und Windlast des Zeltes
• Belastungsgrenzen sind nur gewährleistet, wenn eine Statik sowie ein zusätzliches Aussteifungsset (im Lieferumfang enthalten) vorliegen
• Ergebnis:
• • volle Aufnahme der anzunehmenden Windlast (nach DIN EN 1991), d.h. standfest bei maximaler gemessener Windstärke^*4*5
  • zulässige Lasten sind in der Statik berechnet und in kg/m² ausgewiesen^*4*7
  • Statik-Berechnung basiert auf den Normen DIN EN 1990 1991 1993
  • Bodenverankerungssystem je nach Untergrund wählbar: für Beton- oder Erdflächen
  • Statik geeignet zur Vorlage bei Behörden & öffentlichen Stellen^*8
• im Lieferumfang enthalten:
• • Statikhandbuch
  • alle für den Aufbau benötigten Teile
• Hinweis:
• • Statik kann auf Wunsch bereits vor dem Kauf gegen eine Gebühr bereitgestellt werden
  • Anfrage über unsere telefonische Fachberatung: +49 40 608 727 – 17

Material

• PVC-Plane mit dichtem Rasterinnengewebe – stabil, strapazierfähig, lange haltbar
• pflegeleicht, wartungsarm & einfach zu reinigen
• Haptik vergleichbar mit Lkw-Plane
• Reißkraft (DIN EN ISO 13934-1): ca. 850 N bzw. 85 kg^*25
• UV-Schutz (EN 13758-1): 50+
• alle Werte normgerecht geprüft & bestätigt von deutschem Institut

Dach- & Seitenplane

• durchgehende Dachplane – gefertigt aus einem Stück
• maximale Stabilität durch feste Verbindung mit der Konstruktion – dadurch windsicher fixiert
• 100 % wasserdicht
• verschweißte & nahtlos abgedichtete Nähte

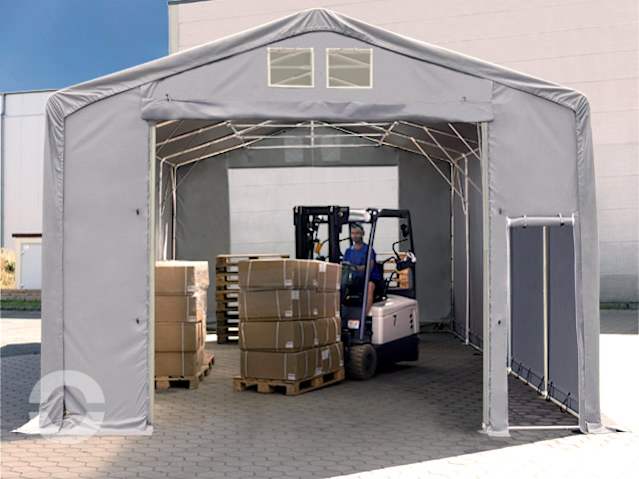

Giebelseiten

• Giebelseiten sind mit einem Doppel-Reißverschlusstor ausgestattet:
• • schnell & unkompliziert zu öffnen
  • praktisch aufrollbar
  • 3 Reißverschlüsse pro Giebelseite
  • mehrstufig in der Höhe fixierbar (via Bänder)
  • flexibel montierbar – beidseitig einsetzbar & austauschbar
  • Giebelwände haben je 1 Belüftungsfenster zur Vermeidung von Kondenswasser

XXL-Bodenschürze

• extralang für optimalen Wetterschutz
• leitet Regenwasser zuverlässig vom Zelt weg
• • schützt effektiv vor Wind
  • verhindert Bodenfeuchtigkeit im Innenraum
  • minimiert Planenbewegungen bei Windlast
  • umlaufende Bodenauflage: ca. 30 cm
  • innen & außen fixierbar via Ösen

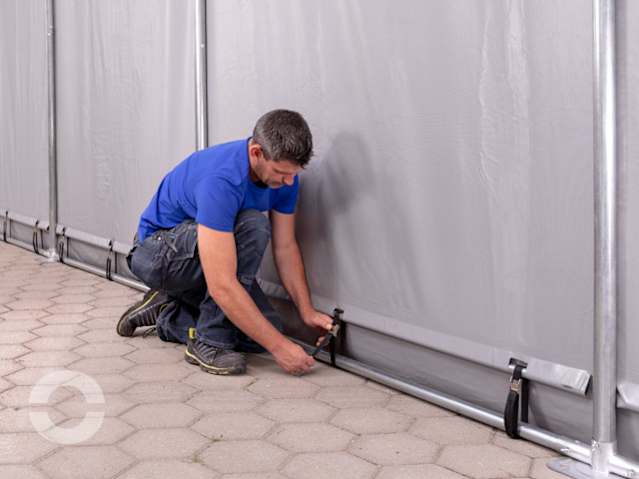

Planenspannsystem

• robuste Outdoor-Gurte mit Spanngurtratschen sorgen für eine straffe & feste Verspannung der Plane über das Gestänge
• • minimiertes Risiko für Planenschäden
  • Plane ist jederzeit nachjustierbar

• einfacher Aufbau dank ausführlicher Aufbauanleitung und gekennzeichneter Bauteile
• zur Aufrichtung der Konstruktion empfehlen wir: 1 Hebevorrichtung ab einer Höhe von 3,5 m (Stapler, Radlader, etc.)
• zur Montage empfohlen: 1 Rollrüstung, Scherenbühne etc. ab einer Höhe von 3,5 m
• handelsübliche Werkzeuge für die Montage ausreichend

• Der Lieferumfang eines Zeltes besteht aus:
• • Stahl-Gestänge mit durchgesteckter Verschraubung, Bodenrahmen & Dachverstärkungen
  • 1 durchgehende Dach- & Seitenplane
  • Betonanker, ca. 10 cm lang
  • Aussteifungsset
  • Montagewerkzeug
  • Abspannseile
  • Schritt-für-Schritt-Aufbauanleitung
  • Statikhandbuch
