Fachwerk-Bauweise

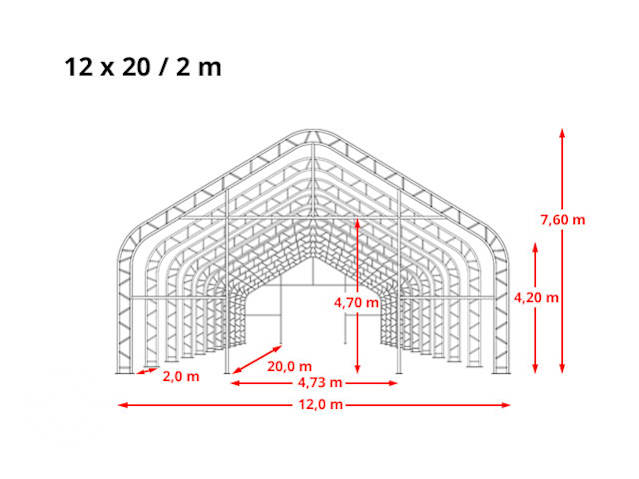

• besonders belastungsresistente Zelthalle (12 m Spannweite & 7,6 m Firsthöhe) dank Fachwerkträger
• Konstruktion der Fachwerkträger:
• • je zwei Rohre mittels Querverstrebungen miteinander verknüpft
  • Extra-Querverstrebungen maximieren Traglast & Gesamtstabilität
  • konzipiert für den dauerhaften, professionellen Einsatz
• Trägerabstände beeinflussen die Belastbarkeit der gesamten Konstruktion wesentlich

Gestängeverbindung

• Bolzenkonstruktion gilt dank hochwertigem Steck-Schraubsystem als widerstandsfähig & wartungsarm
• Beinstangen mit durchgesteckter Verschraubung werden via Verbindungsplatten vielfach miteinander fixiert

Seitenwandverstärkung

• verstärkende Bauteile in den Seitenflächen maximieren die Stabilität bei Windlast
• in den Seitenrahmen eingebaute Diagonalstreben (in allen Ecken) erhöhen die Verwindungssteifigkeit

Giebelwand-Verstärkung

• maximiert die gesamte Stabilität der Zelthalle – besonders bei Wind & Wetter:
• • frontal auftreffende Windkräfte werden effektiv abgeleitet
  • schützt die Giebelplane vor Beschädigung

Befestigung

• großflächige Fußplatten sorgen für stabilen Stand der Zelthalle auf weichen & festen Untergründen
• Fundament nicht zwingend erforderlich
• Verankerung am Boden:
• • via 3 Hart- bzw. Weichboden-Anker pro Fuß
  • via Beton-Dübel (mehr als 10 cm lang) bei Hartböden
• inkludierte Bodenanker (M12-Betonanker oder M16-Erdnägel)

Material

• Qualitätsplane aus hochwertigem PRIMEtex PVC (gegossen) mit extradichtem Rasterinnengewebe
• 3× reißfester als handelsübliche PVC-Planen
• Fixierung mittels rostfreien Messingösen
• alle Werte normgerecht geprüft & bestätigt von deutschem Institut
• bei korrekter Montage: 5 Jahre Garantie

Dach- & Seitenplane

• durchgehende Dachplane – gefertigt aus einem Stück
• maximale Stabilität durch feste Verbindung mit der Konstruktion – dadurch windsicher fixiert
• verschweißte & nahtlos abgedichtete Nähte

Giebelseiten

• jede Giebelseite ist mit einem strapazierfähigen Kurbeltor ausgestattet:
• • für schnellen & bequemen Zutritt
  • einfache Bedienung über mechanische Kurbel
  • Tor mit leichtgängiger Führungsschiene
  • Querstreben stabilisieren das geschlossene Tor & erhöhen die Windbeständigkeit
• integrierter Personenzugang pro Giebelseite:
• • für schnellen & bequemen Zutritt

XXL-Bodenschürze

• extralang für optimalen Wetterschutz
• schützt effektiv vor Wind
• verhindert Bodenfeuchtigkeit im Innenraum
• minimiert Planenbewegungen bei Windlast
• innen & außen fixierbar via Ösen

Planenspannsystem

• zweidimensionales Planenspannsystem für optimale Straffung & Stabilität
• • horizontale Spannung der Plane via Spanngurtratschen an jeder Fußplatte
  • vertikale Spannung der Plane via Spannseilsystem
  • minimiertes Risiko für Planenschäden & reduzierte Materialbelastung
  • Plane ist jederzeit nachjustierbar

Schwer entflammbare Plane

• Brandverhalten der Plane^*23 ist nach DIN EN 13823:2020 und DIN ISO 11925-2 von akkreditiertem Labor geprüft worden
• laut Prüfergebnissen des Planenwerkstoffs wird das Brandverhalten der Plane^*23 nach der harmonisierten europäischen Norm EN 13501-1 als schwer entflammbar eingestuft
• Prüfergebnis: Klasse C, s2, d0 – schwer entflammbar und nicht brennend abfallend oder abtropfend

• einfacher Aufbau dank ausführlicher Aufbauanleitung und gekennzeichneter Bauteile
• zur Aufrichtung der Konstruktion empfehlen wir: 1 Hebevorrichtung ab einer Höhe von 3,5 m (Stapler, Radlader, etc.)
• zur Montage empfohlen: 1 Rollrüstung, Scherenbühne etc. ab einer Höhe von 3,5 m
• handelsübliche Werkzeuge für die Montage ausreichend

• durchgehende Dach- & Seitenplane
• feuerverzinkte Stahlkonstruktion
• 2 x Giebelteile mit Kurbeltor
• Voll-Stahl-Erdnägel, ca. 100 cm
• Abspannseile
• Schritt-für-Schritt-Aufbauanleitung
• Statikhandbuch

• Anlieferung erfolgt in mehreren Boxen & per Speditionsversand
• für die Entladung der Boxen notwendig: 1 Stapler oder Elektro-Hubwagen
• die Entladung ist nur über die Lkw-Seite realisierbar
• es ist keine Rampenentladung nach hinten möglich
