Stahlgestänge

• hochstabile Rundbogen-Bauweise: das massive Rundrohr gilt als maximal tragfähig und ist dank Feuerverzinkung optimal vor umweltbedingter Korrosion geschützt
• konzipiert für höchste Belastungen und dauerhafte Stabilität
• sehr langlebig, weil stoß- & kratzresistent
• vertikale & horizontale Stahlrohre sicher verbolzt mittels Flachrundschrauben inkl. Sicherungsmuttern
• 10 Jahre Garantie gegen Durchrostung

Fachwerk-Konstruktion

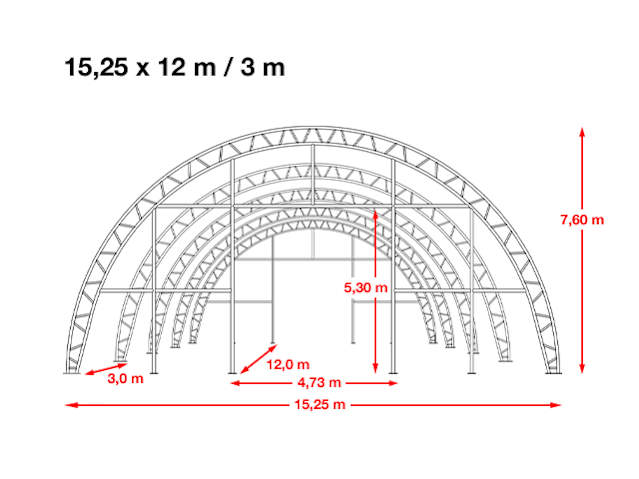

• Fachwerk-Rundbogenhalle:
• Kombination aus Rundbau und Fachwerkbau für maximale Traglast & Stabilität
• • die doppelten Rundbögen sind mit zusätzlichen Querverbindungen verstärkt
  • konzipiert für den langfristigen & intensiven Einsatz

Verankerung

• höchste Stabilität & Standsicherheit dank 3 Bodenankern pro Fuß
• Betonanker sorgen für eine sichere Fixierung auf weichen sowie festen Untergründen (im Lieferumfang enthalten)
• Hinweise für die Verankerung
• • ausschließliche Verwendung der in der Aufbauanleitung und Statik angegebenen Untergründe
  • eigenständige Änderungen (z.B. Montage auf Betonklötzen oder Mauern bzw. das Weglassen wichtiger Planen- und Produktteile) erfolgen auf eigene Verantwortung
  • bei derartigen Abweichungen kann die statische Sicherheit nicht mehr gewährleistet werden, wodurch jeglicher Anspruch auf Haftung oder Garantie entfällt

Vertikalbögen

• u-förmige Vertikalbögen (Fachwerkbogen) verbinden beide Hallenseiten miteinander, was eine widerstandsfähige & maximal stabile Gesamtkonstruktion erzeugt
• robuste & hochwertige Verbindung dank sorgfältig gebogener Massivrohre & präziser Verbolzungen
• optimale Lastenverteilung durch clever angeordnete Vertikalbögen
• konstruiert für anspruchsvolle Bedingungen, z.B. hohe Wind- & Traglasten

Gestängeverbindungen

• hochstabile Gesamtkonstruktion durch massive Verbindungselemente
• pflegeleicht & wartungsarm dank sorgfältiger Verbolzung der Bauelemente sowie selbstsichernder Muttern
• Vertikalrohre: werden gesteckt & doppelt gebolzt via M10-Schrauben
• Horizontalrohre: fest mit Vertikalbögen via M12-Schrauben verbunden, was die Konstruktion sicher & widerstandsfähig macht

Erweiterbarkeit

• identisch breite Hallen können beliebig miteinander kombiniert werden, dabei gilt:
• • Hallen werden gerade & direkt hintereinander positioniert
  • Planenrand der 1. Halle überlappt den vordersten Rundbogen der 2. Halle, usw.
  • Ratschenspanner verankern das Zugband der 1. Halle fest & sicher am Boden

Statik

• Statik bezeichnet die Tragwerksberechnung mit Nachweis der tatsächlichen Schnee- und Windlast des Zeltes
• Belastungsgrenzen sind nur gewährleistet, wenn eine Statik sowie ein zusätzliches Aussteifungsset (im Lieferumfang enthalten) vorliegen
• Ergebnis:
• • volle Aufnahme der anzunehmenden Windlast (nach DIN EN 1991), d.h. standfest bei maximaler gemessener Windstärke^*4*5
  • zulässige Lasten sind in der Statik berechnet und in kg/m² ausgewiesen^*4*7
  • Statik-Berechnung basiert auf den Normen DIN EN 1990 1991 1993
  • Bodenverankerungssystem je nach Untergrund wählbar: für Beton- oder Erdflächen
  • Statik geeignet zur Vorlage bei Behörden & öffentlichen Stellen^*8
• im Lieferumfang enthalten:
• • Statikhandbuch
  • alle für den Aufbau benötigten Teile
• Hinweis:
• • Statik kann auf Wunsch bereits vor dem Kauf gegen eine Gebühr bereitgestellt werden
  • Anfrage über unsere telefonische Fachberatung: +49 40 608 727 – 17

Material

• aus hochwertigem PRIMEtex PVC gefertigte Qualitätsplane
• besonders reißfest und für den Dauereinsatz konzipiert
• Eigenschaften:
• • bis zu 3× reißfester als Standard-PVC-Planen
  • Plane ist 3-teilig: Dachplane, Frontwand, Rückwand
  • Schutz vor Wind & Nässe dank integrierter Bodenschürze
  • alle Werte normgerecht geprüft & bestätigt von deutschem Institut
  • bei korrekter Montage: 5 Jahre Garantie

Planenspannsystem

• einfache Installation der Dachplane:
• • Dachplane nach abgeschlossener Gestängemontage über die Konstruktion ziehen (Tipp: Seile verwenden) & an den Fußpunkten der Bögen befestigen
  • Plane kann an den Fußplatten bequem via Ratschen straff gespannt & angepasst werden
  • sichere Fixierung der Giebelwände am 1. und letzten Rundbogen der Halle mittels Spannschnüren

Langlebigkeit & Hallenklima

• Rundbogenhalle konzipiert für den professionellen Dauereinsatz: maximal langlebig, stabil & funktional
• Vorteile auf einen Blick:
• • 3 Belüftungsfenster (verschließbar) pro Giebelwand sorgen für kontinuierliche Luftzirkulation
  • integrierte Belüftungsfenster sorgen für kontinuierliche Luftzirkulation
  • keine Ablagerungen: glatte Oberfläche & Bogenform lassen Schmutz, Schnee & Co. schnell von der Plane abrutschen
  • umlaufende Bodenschürzen schützen zuverlässig vor Wind & Feuchtigkeit
  • hochwertige Reißverschlüsse & rostfreie Messingösen garantieren eine lange Lebensdauer
  • helle Planenfarbe reflektiert Sonnenstrahlen, was die Wärmeentwicklung im Innenraum & die Materialbeanspruchung reduziert
  • Plane bleibt länger intakt durch regelmäßige Behandlung mit geeigneten Reinigungs- & Pflegemitteln

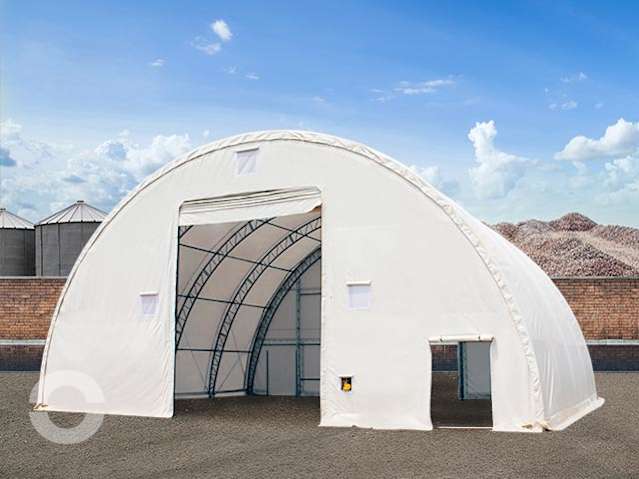

Tor & Personeneingang

• Vorteile auf einen Blick:
• • flexibel & komfortabel – beide Giebelwände mit großem Einfahrtstor und separatem Personeneingang
  • unabhängige Standortwahl
  • großzügige Tormaße für bequemes Ein- & Ausfahren mit Fahrzeugen
  • einfache Bedienung der mechanischen Tore via Handkurbel
  • Personeneingänge mit stabilen Reißverschlüssen für schnellen Zugang

Brandverhalten

• Brandverhalten des Planenwerkstoffs^*23 ist nach DIN EN 13823:2020 und DIN ISO 11925-2 von akkreditiertem Labor geprüft worden
• laut Prüfergebnissen wird das Brandverhalten des Planenwerkstoffs^*23 nach der harmonisierten europäischen Norm EN 13501-1 in folgende Klasse eingestuft:
• Klasse C

• kein Fundament erforderlich
• Selbstmontage möglich, da keine fachspezifischen Vorkenntnisse benötigt werden
• inkl. Weich- & Beton-Bodenanker
• in vielen Fällen keine Baugenehmigung erforderlich
• zur Aufrichtung der Konstruktion empfohlen: 1 Hebevorrichtung (Stapler, Radlader, etc.)
• zur Montage empfohlen: 1 Rollgerüst, Scherenbühne etc.
• handelsübliche Werkzeuge sind für die Montage ausreichend

• feuerverzinktes Stahlgestänge
• Plane mit 2 Einfahrtstoren & 2 Personeneingängen
• Weich- & Beton-Bodenanker
• Aufbauanleitung

• erfolgt in mehreren Boxen per Speditionsversand
• die Entladung ist nur über die Seite des Lkw möglich (keine Rampenentladung)
• für die Entladung notwendig: 1 Stapler mit 3200 kg Tragfähigkeit
