Stahlgestänge

• dauerhafter Korrosions- & Rostschutz des Gestänges dank Feuerverzinkung:
• • ausgelegt für hohe Traglasten
  • stoß- & kratzresistent
• 10 Jahre Garantie gegen Durchrostung

Verankerung

• flexible Montage dank zwei speziell entwickelter Verankerungssysteme für unterschiedliche Untergründe:
• Variante A – Standard-Container (ISO-Norm):
• • Befestigung via Twist-Lock-System des Containers

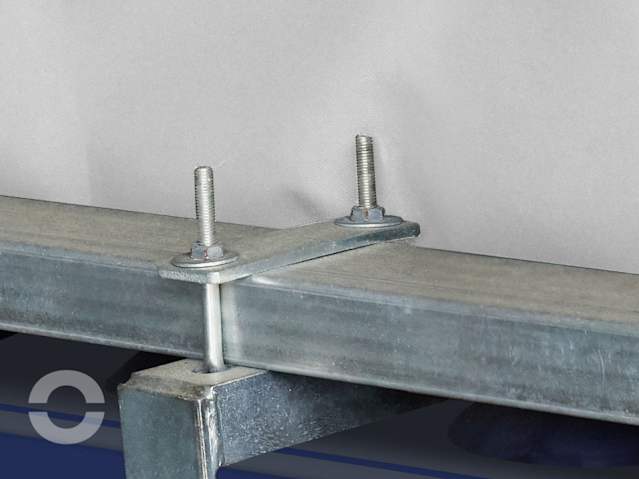

  • Befestigung via Schraubklemmen & Stahlplatten
• Variante B – Stahlträger oder Betonmauern:
• • horizontale Querschienen (für optionales Aufschweißen)

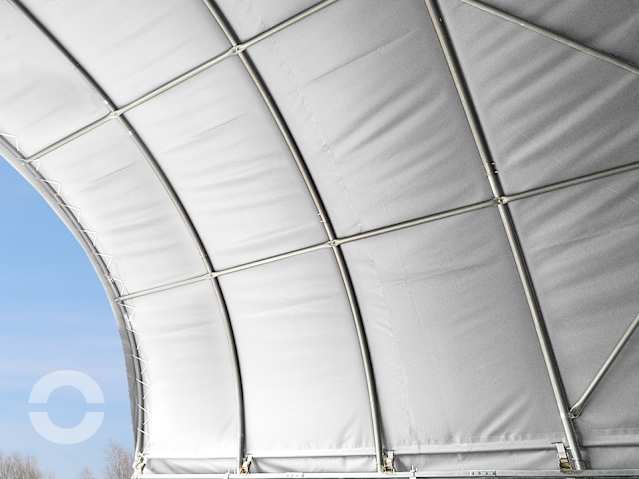

Vertikal-Bögen

• Vertikal-Bögen sind runde Verbindungsstangen zwischen beiden Seiten der Überdachung
• sorgen maßgeblich für die Gesamtstabilität
• verstärkt durch horizontal verlaufende Stahlrohre
• sichere Verschraubung via Bolzenverbindungen

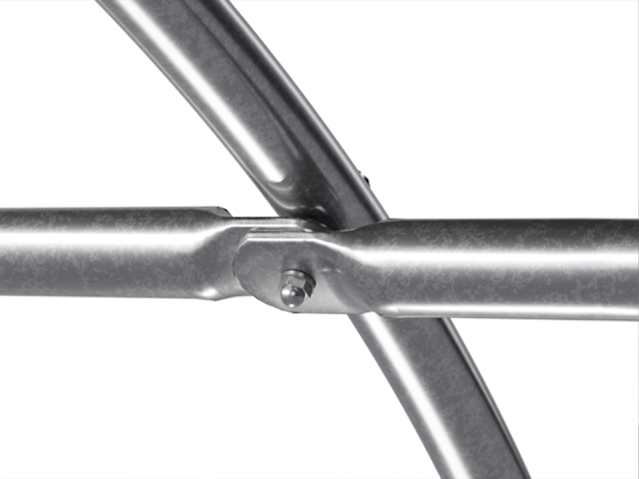

Gestängeverbindungen

• robuste Verbindungselemente gewährleisten Gesamtstabilität der Konstruktion
• präzise Verschraubungen und selbstsichernde Muttern reduzieren Wartungsaufwand
• Besonderheiten:
• • vertikale Stahlrohre 2-fach verschraubt via M8-Schrauben (doppelt gebolzt)
  • Gestängeteile fixiert via Flachrundschrauben und selbstsichernden Muttern

Erweiterbarkeit

• Überdachung kann eigenständig erweitert werden
• besonders geeignet für:
• • Fahrsilos
  • lange Fahrzeugunterstände und -garagen
• einfache Erweiterungsschritte:
• • mehrere Überdachungen kombinierbar (bei gleicher Breite)
  • Hintereinanderreihung mehrerer Hallen
  • Planenrand der 1. Halle wird über den vorderen Rundbogen der anzuschließenden Halle geführt
  • bei Rückfragen steht unser Support-Team gern zur Verfügung

Statik

• Statik bezeichnet die Tragwerksberechnung mit Nachweis der tatsächlichen Schnee- und Windlast des Zeltes
• Belastungsgrenzen sind nur gewährleistet, wenn eine Statik sowie ein zusätzliches Aussteifungsset (im Lieferumfang enthalten) vorliegen
• Ergebnis:
• • volle Aufnahme der anzunehmenden Windlast (nach DIN EN 1991), d.h. standfest bei maximaler gemessener Windstärke^*4*5
  • zulässige Lasten sind in der Statik berechnet und in kg/m² ausgewiesen^*4*7
  • Statik-Berechnung basiert auf den Normen DIN EN 1990 1991 1993
  • Bodenverankerungssystem je nach Untergrund wählbar: für Beton- oder Erdflächen
  • Statik geeignet zur Vorlage bei Behörden & öffentlichen Stellen^*8
• im Lieferumfang enthalten:
• • Statikhandbuch
  • alle für den Aufbau benötigten Teile
• Hinweis:
• • Statik kann auf Wunsch bereits vor dem Kauf gegen eine Gebühr bereitgestellt werden
  • Anfrage über unsere telefonische Fachberatung: +49 40 608 727 – 17

Material

• aus hochwertigem Polyethylen gefertigte Qualitätsplane
• optimale Kombination aus Robustheit & leichter Handhabung
• speziell entwickelt für die einfache Montage
• Eigenschaften:
• • 100 % wasserdicht
  • durchgehende Plane aus einem Stück
  • langlebige Nähte, weil doppelt vernäht & bandversiegelt
  • Reißkraft (DIN EN ISO 13934-1): ca. 1400 N bzw. 140 kg^*25
  • UV-Schutz (EN 13758-1): 50+
  • alle Werte normgerecht geprüft & bestätigt von deutschem Institut

Langlebigkeit

• hoch widerstandsfähig und langlebig durch:
• • runde Bogenform & glatte Oberfläche der Plane, was Schnee & Schmutz optimal abgleiten lässt
  • präzise verarbeitete Nähte
  • rostfreie Messingösen
  • verlängerte Haltbarkeit dank passender Pflegemittel

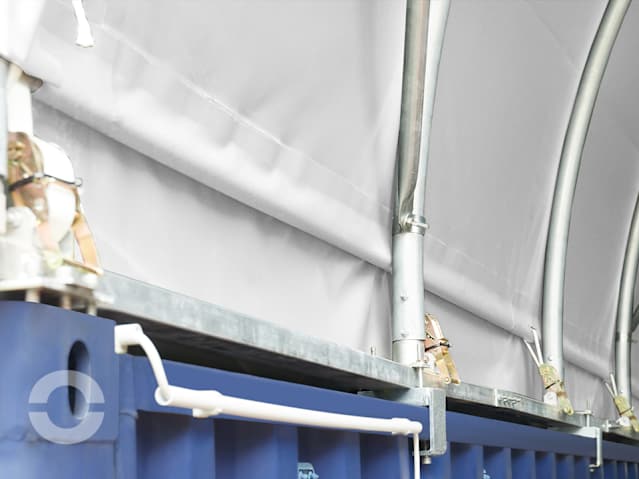

Planenspannsystem

• einfache Installation der Dachplane:
• Dachplane nach abgeschlossener Gestängemontage über die Konstruktion ziehen
• • Fixierung der Plane mit Spannschnüren an vorderem & hinterem Vertikal-Bogen

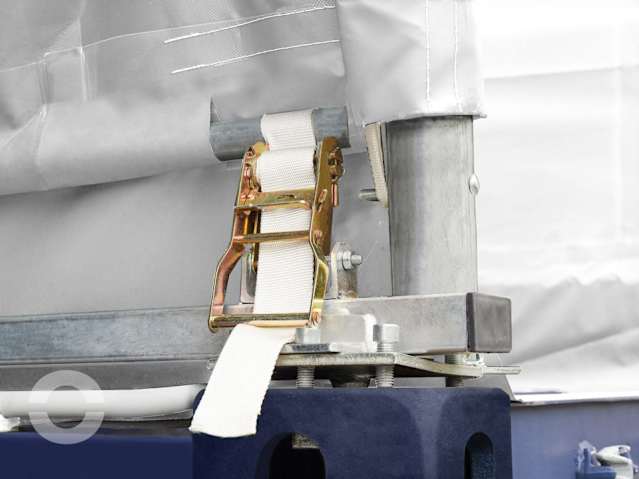

  • Dachplane via Ratschenspanner optimal straffen

• in vielen Fällen keine Baugenehmigung erforderlich
• einfacher Aufbau dank ausführlicher Aufbauanleitung und gekennzeichneter Bauteile
• zur Aufrichtung der Konstruktion empfehlen wir: 1 Hebevorrichtung (Stapler, Radlader, etc.)
• zur Montage empfohlen: 1 Rollrüstung, Scherenbühne etc.
• handelsübliche Werkzeuge für die Montage ausreichend

• feuerverzinktes Stahlgestänge
• langlebige Dachplane
• Verankerungssysteme für die Montage auf Containern (ISO Norm) oder Stahlträgern
• Aufbauanleitung
• Statikhandbuch

• wird in einer Box per Spedition geliefert
• wird in tragfähigen Stahlboxen sicher verpackt
• Boxinhalt ist vor Feuchtigkeit & Korrosion geschützt
• für die Entladung notwendig: 1 Stapler mit 258 kg Tragfähigkeit
